CAN总线一致性测试流程解析

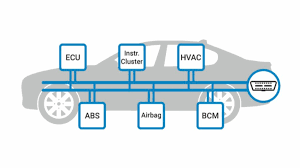

CAN总线自上世纪80年代问世以来，已成为汽车电子系统的主干网络。随着CAN FD（灵活数据速率）的普及和节点数量的增加，确保不同供应商的CAN设备能够可靠互联变得至关重要。CAN一致性测试（又称符合性测试）正是验证CAN控制器或收发器是否符合ISO 11898标准的关键步骤，确保设备在多厂商环境中能够可靠通信。

CAN一致性测试的标准体系

CAN一致性测试主要依据ISO 16845标准，该标准分为两部分：

ISO 16845-1：针对数据链路层和物理信令的符合性测试计划，涵盖经典CAN和CAN FD协议。

ISO 16845-2：针对高速介质访问单元（物理层）的符合性测试计划，包括静态和动态测试。

测试通常由独立检测机构或使用专业工具（如Vector的CANoe、CANalyzer）执行，但开发者在开发阶段进行预测试可以及早发现问题，降低成本。

测试准备与测试环境搭建

在进行CAN一致性测试前，需要准备以下环境：

测试设备：包括CAN总线分析工具（如Vector VN系列）、可编程电源、示波器（用于物理层信号质量分析）、数字万用表、电子负载等。

测试样品：待测的CAN节点（ECU、传感器、执行器）或单独的CAN控制器/收发器芯片。

测试软件：一致性测试套件（CTS），通常由测试工具厂商提供，包含预定义的测试用例和自动化执行脚本。

测试配置：根据待测设备类型（主节点/从节点、经典CAN/CAN FD）配置测试参数，如波特率（通常为125kbps、250kbps、500kbps、1Mbps等）、采样点位置等。

核心测试内容与流程

根据ISO 16845标准，CAN一致性测试涵盖以下关键领域：

1. 帧格式测试

测试目的：验证CAN控制器是否能正确处理11位标准标识符和29位扩展标识符，以及数据帧和远程帧的发送与接收。

测试方法：发送包含不同标识符和数据长度的帧，检查接收端的解析是否正确。测试用例包括：标准标识符帧的发送接收、扩展标识符帧的发送接收、远程帧的发送响应、数据长度码（DLC）的有效性验证。

预期结果：接收到的帧与发送的帧在标识符、数据长度和内容上完全一致。对于无效的帧格式（如保留位错误），设备应能够正确检测并处理。

2. 错误检测能力测试

测试目的：检查控制器对CRC错误、位填充错误、确认错误、格式错误等异常情况的检测能力。

测试方法：使用测试设备发送包含特定错误的帧（如错误的CRC序列、违反位填充规则、无确认时隙等），观察控制器的响应。

预期结果：控制器应检测到错误，不确认错误帧（不发送ACK），并可能根据错误类型增加相应的错误计数器。

3. 仲裁机制测试

测试目的：验证CAN总线的非破坏性仲裁机制是否正常工作，确保高优先级消息（较低标识符）在总线竞争中获胜。

测试方法：配置两个节点同时开始发送不同优先级的消息，监测总线上的传输顺序。测试包括：不同优先级节点的同时发送、相同优先级节点的同时发送（应通过进一步仲裁决定胜负）。

预期结果：高优先级消息（标识符值更小）优先获得总线使用权并完成传输，低优先级节点在仲裁失败后自动转为接收模式并准备重发。

4. 位定时与采样点测试

测试目的：确保位定时参数正确配置，支持目标波特率，并保证在总线长度和节点时钟容差范围内的可靠通信。

测试方法：根据微控制器时钟频率和CAN控制器数据手册计算位定时参数（同步段、传播段、相位段1、相位段2、采样点位置），配置控制器并验证通信。使用示波器测量实际波特率和信号质量。

预期结果：无定时相关错误，通信正常。采样点位置应在位时间的60-80%范围内（通常推荐87.5%），确保有足够的建立保持时间。

5. 协议状态机测试

测试目的：测试控制器在错误活动、错误被动和总线关闭状态之间的转换。

测试方法：通过错误注入（如连续发送不确认的帧）逐步增加发送错误计数器或接收错误计数器，观察控制器的状态转换。测试包括：错误活动→错误被动→总线关闭的转换，以及总线关闭后的恢复过程。

预期结果：当错误计数器达到127时仍处于错误活动状态；达到128时，控制器进入错误被动状态；达到255时仍处于错误被动；达到256时，进入总线关闭状态，停止参与总线通信。总线关闭后，经过128个11位隐性位的恢复序列，错误计数器清零，重新进入错误活动状态。

6. 物理层特性测试

测试目的：验证CAN收发器的电气特性是否符合ISO 11898-2/5要求。

测试内容：包括隐性电平/显性电平的电压范围、收发器循环延迟、对称性、斜率控制、内部电阻、CANH/CANL短路保护、共模范围等。

测试方法：使用示波器和可编程负载，测量不同工作条件下的信号波形和电气参数。

预期结果：隐性电平CANH和CANL约为2.5V，差分电压≤0.5V；显性电平差分电压≥1.5V。上升下降时间在规定范围内，信号对称性良好。

7. CAN FD特定测试

对于支持CAN FD的设备，还需增加以下测试：

数据阶段波特率切换：验证从仲裁阶段（标称波特率）到数据阶段（高速波特率）的切换是否平稳。

BRS（波特率切换）位处理：验证BRS位的解析和响应。

ESI（错误状态指示）位处理：验证错误状态指示位的设置逻辑。

填充规则变化：CAN FD数据阶段采用不同的填充规则，需验证控制器的正确处理。

测试流程与报告输出

标准的CAN一致性测试流程包括：

测试计划编制：明确测试范围、测试用例、通过准则、测试环境要求。

测试环境搭建与校准：连接测试设备，验证测试系统自身的可靠性和重复性。

测试执行：按照测试计划依次执行测试用例，记录测试结果和原始数据。

异常分析：对于失败的测试用例，分析根本原因（可能是配置错误、硬件设计问题或协议栈缺陷）。

报告出具：测试报告应包括：测试对象信息、测试环境描述、测试用例清单、每项测试结果（通过/失败/未测试）、失败项的原因分析和建议、原始测试数据（波形截图、日志文件）。
