服务背景

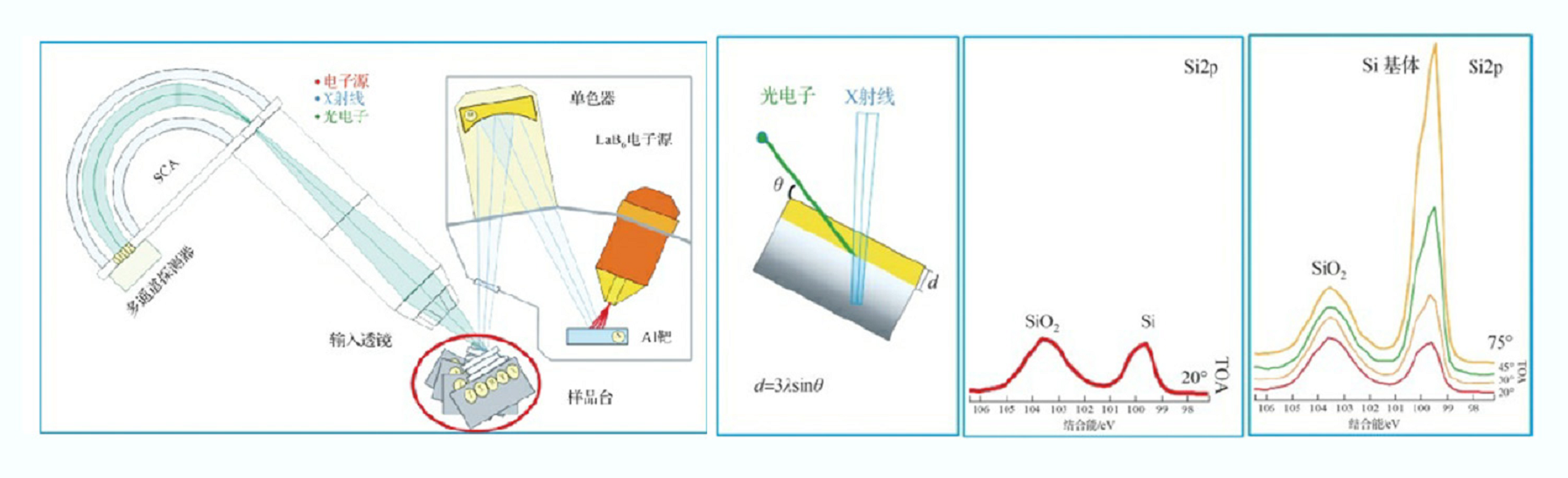

在半导体制造及先进封装领域，随着器件尺寸不断缩小，材料表面纳米级的化学污染、氧化层厚度波动及元素偏析问题，已成为影响器件电性能、良率及长期可靠性的关键瓶颈。XPS作为一种高表面灵敏度的分析技术，能够准确表征材料表面3-10nm深度内的元素组成、化学态和电子结构，为工艺监控、失效分析和材料研发提供核心数据。
主要应用包括:
通过元素含量/价态对比封装基板表面工艺处理效果
通过元素含量/价态对比器件是否受到污染
测试案例
封装基板通过不同plasma处理方式后表面元素对比
