C-SAM检测服务专家

C-SAM检测服务专家提供专业的超声扫描显微镜检测方案，覆盖芯片封装分层检测、空洞检测、裂纹检测、气泡检测等全项服务。C-SAM（C-mode Scanning Acoustic Microscope）利用高频超声波对半导体封装内部进行无损成像，能够精准识别BGA、QFN、SiP、IGBT等各类封装内部隐藏缺陷，检测精度可达微米级。常规检测周期5-7个工作日，加急48小时可出具CNAS报告。

C-SAM检测是半导体封装质量控制和失效分析的核心手段。以下是检测服务范围、技术原理及选型建议的详细介绍。

一、C-SAM检测服务范围

C-SAM可无损检测各类半导体封装及电子元器件内部缺陷，具体服务项目如下：

1. 芯片封装分层检测：检测塑封料与芯片表面、芯片与基板之间、基板内部各层之间的分层缺陷。分层会阻断超声波传播，在图像上呈现高亮红色区域。

2. 封装空洞/气泡检测：检测塑封料内部的气孔、voids，以及焊球（BGA）空洞。空洞率是衡量封装可靠性的关键指标。

3. 裂纹/裂缝检测：检测芯片本体、塑封料、基板内部微裂纹，裂纹会导致超声信号异常反射或衰减。

4. 粘接层均匀性检测：检测芯片粘接（Die Attach）层、底部填充（Underfill）层的均匀性和是否存在缺胶。

5. 塑封料与芯片界面检测：检测EMC（环氧塑封料）与芯片界面的结合质量，界面不良是湿热可靠性试验后的常见失效模式。

6. 晶圆级封装检测：针对Fan-Out、WLCSP等先进封装，检测RDL层、凸点下方的微缺陷。

7. 车规级芯片AEC-Q认证配套检测：依据AEC-Q100/Q101/Q006标准，在可靠性试验前后进行C-SAM扫描。

8. SiC/GaN功率模块检测：检测功率模块内部焊接层空洞率、基板分层、烧结层缺陷。

二、适用封装类型

C-SAM检测适用于以下主流封装类型：

1. BGA（Ball Grid Array）：球栅阵列封装，检测焊球空洞、基板分层。

2. QFN/LGA：方形扁平无引脚封装，检测芯片粘接层、塑封料分层。

3. SiP（System in Package）：系统级封装，检测多芯片堆叠分层、内部空隙。

4. IGBT模块：绝缘栅双极晶体管模块，检测焊接层空洞率、基板分层。

5. MEMS器件：微机电系统，检测腔体完整性、可动结构异常。

6. LED封装：发光二极管封装，检测荧光胶分层、支架空洞。

7. 先进封装（CoWoS、Fan-Out、WLCSP）：检测RDL层、TSV周边缺陷。

三、C-SAM检测技术原理

C-SAM利用声阻抗不匹配原理进行成像。超声波在固体介质中传播时，遇到不同材料的界面会产生反射和透射。当界面存在分层时，分层间隙为空气，固体-气体界面的声阻抗差异极大，超声波发生接近100%的全反射，在图像上呈现高亮区域。通过分析反射信号的强度、位置和深度，可以精确判断缺陷的大小、形态和所在层面。

核心扫描模式：

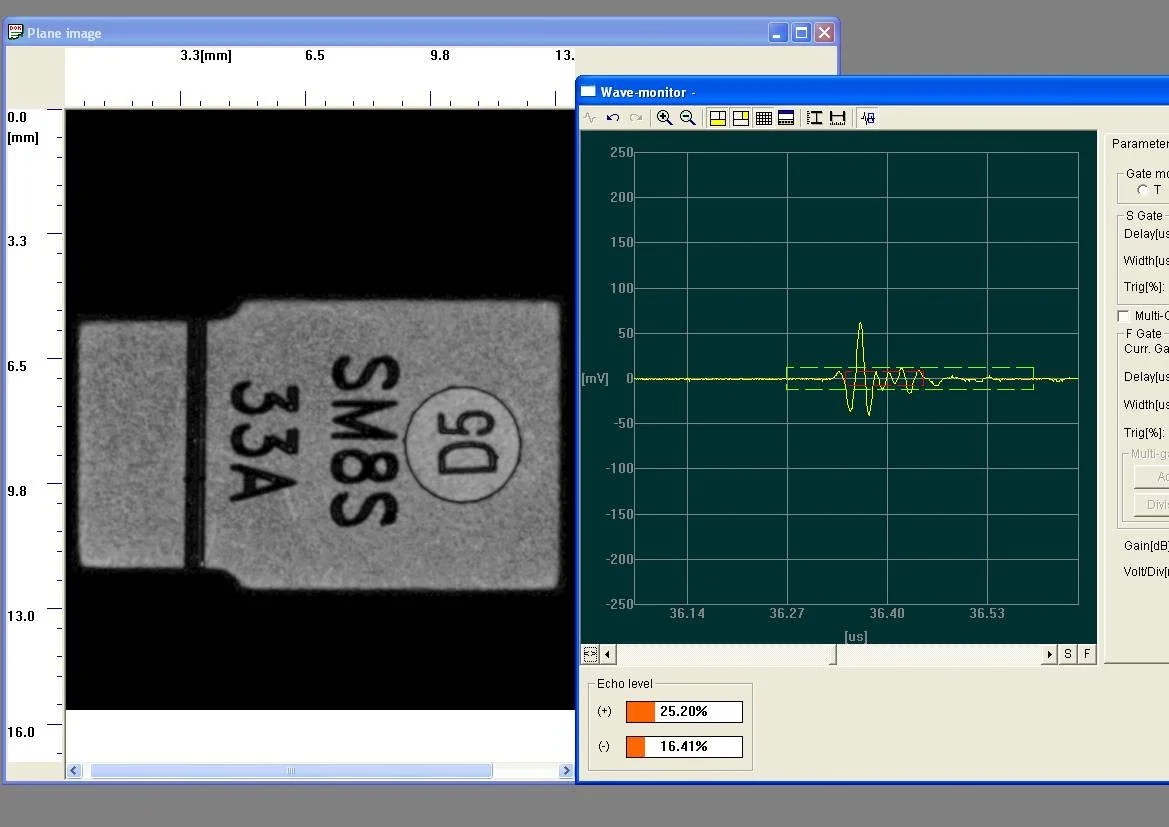

1. A-Scan（点扫描）：单点回波波形分析，用于厚度测量和材料特性判定。

2. B-Scan（线扫描）：截面成像，展示样品垂直方向的内部结构。

3. C-Scan（面扫描）：水平面成像，最常用模式，可清晰显示分层、空洞的平面分布。

4. 透射扫描（T-Scan）：穿透式成像，适用于检测空洞和裂纹。

5. Q-BAM：定量声学显微技术，用于量化材料声学特性。

四、检测依据标准

C-SAM检测严格遵循以下行业标准：

• IPC/JEDEC J-STD-035：声学显微镜检测非气密封装内部缺陷的标准方法
• IPC/JEDEC J-STD-020：湿敏等级验证中的C-SAM检测要求
• MIL-STD-883G / 883H：微电子器件试验方法，含声学扫描显微镜检测
• GJB 548B / GJB548C-2021：军用微电子器件试验方法和程序
• GJB 4027B-2021：军用电子元器件破坏性物理分析
• JEDEC JESD22-A118：温度循环可靠性测试规范
• AEC-Q100/Q101/Q006：车规级芯片可靠性认证标准
• GB/T 39910-2021：半导体器件失效分析方法

此外，可根据客户企业标准或研发需求定制非标检测方案。

五、设备频率选型建议

C-SAM设备通常配备15MHz-300MHz的多频率换能器，不同频率适用于不同检测场景：

1. 15MHz-30MHz：低频率，穿透能力强，适用于厚体功率模块、IGBT、塑封料厚度>3mm的器件。

2. 50MHz-80MHz：中频率，兼顾穿透力和分辨率，适用于常规QFN、BGA、SiP封装。

3. 100MHz-150MHz：高频率，分辨率高，适用于薄型封装、晶圆级封装、MEMS器件。

4. 200MHz-300MHz：超高频率，分辨率可达5μm，适用于先进封装RDL层、微凸点下方缺陷检测。

六、检测流程与周期

步骤一：咨询与方案制定：客户提供样品类型、封装形式、检测目的，技术团队推荐扫描频率及模式。

步骤二：填写委托单：确认检测项目、是否需要CNAS报告、加急需求。

步骤三：寄送样品：防静电包装寄送，小尺寸芯片建议使用吸塑托盘。

步骤四：实验室检测：工程师根据样品厚度选择合适换能器，置于水浴槽中进行扫描，实时成像分析。

步骤五：数据分析与报告：标注缺陷位置、尺寸、类型，判定是否合格。常规报告周期5-7个工作日，加急48小时。

步骤六：报告交付：电子版先行发送，纸质盖章版快递寄回。

七、C-SAM与X-Ray技术对比

C-SAM与X-Ray同为无损检测手段，但两者互补而非替代：

1. X-Ray获取整个样品的透射合成图像，对分层、微小裂纹不敏感，主要检测焊点空洞、锡球桥接等密度差异缺陷。

2. C-SAM基于反射回波成像，可清晰区分不同层面的内部结构，对分层缺陷极其敏感，能定位缺陷所在深度。

3. 建议组合使用：先X-Ray快速筛查，再用C-SAM精确定位分层和界面缺陷。

总结

C-SAM检测服务专家提供芯片封装分层检测、空洞检测、裂纹检测、车规级AEC-Q认证配套、功率模块焊接层空洞率检测等全项服务。设备频率覆盖15MHz-300MHz，支持BGA、QFN、SiP、IGBT等全封装类型。依据IPC/JEDEC、MIL-STD、GJB等国际国内标准，常规检测周期5-7个工作日，加急48小时可出具CNAS报告。C-SAM与X-Ray组合使用可最大化缺陷检出率，适用于来料检验、工艺验证、失效分析及量产全检。

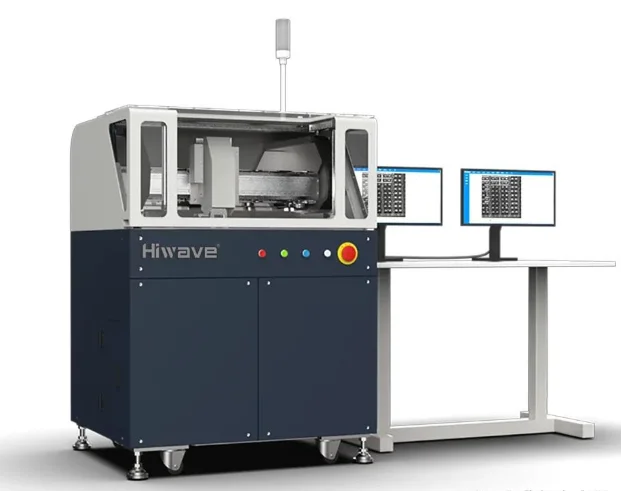

汇策集团晟安检测作为集团旗下专业的半导体检测实验室，拥有多台美国Sonoscan、PVA等品牌的超声扫描显微镜（SAM），频率覆盖15MHz-300MHz，支持A-Scan、B-Scan、C-Scan、透射扫描及Q-BAM模式。实验室已通过CNAS（ISO/IEC 17025）和CMA资质认定，具备芯片分层、封装空洞、塑封料裂纹、粘接层均匀性等全项C-SAM检测能力。设备配备高频换能器和水浴恒温系统，最小可检测5μm级别的微小缺陷。工程师团队拥有8年以上半导体失效分析经验，可提供快速响应及加急报告服务。欢迎联系专业工程师获取详细报价及检测方案。
