超声扫描显微镜检测

超声扫描显微镜检测（C-SAM/SAT）是检测芯片封装内部分层、空洞、裂纹等缺陷的首选无损检测技术，能够精准定位缺陷的平面位置和深度，检测精度可达亚微米级。该技术利用超声波在不同材料界面上的反射特性进行成像，对分层缺陷极其敏感，是业界公认的封装界面检测黄金标准。常规检测周期3-7个工作日，加急服务可缩短至24-48小时。

C-SAM（C-mode Scanning Acoustic Microscope）又称超声扫描声学显微镜（SAT），广泛应用于半导体封装、LED、MEMS器件、功率模块等领域的质量控制和失效分析。以下是技术原理、扫描模式、检测标准及流程的详细介绍。

一、C-SAM检测技术原理

C-SAM利用声阻抗不匹配原理进行内部成像。超声波在不同材料界面传播时，由于材料密度和声速差异，会发生反射和透射。当界面存在分层时，分层间隙为空气，固体-气体界面的声阻抗差异极大，超声波发生接近100%的全反射，在图像上呈现高亮特征区域。

核心技术优势：

1. 对分层缺陷极其敏感：可检测厚度低于100nm的极薄分层，这是X-Ray无法实现的。

2. 深度定位能力：通过飞行时间（Time-of-Flight，ToF）技术，可精确判断缺陷位于芯片粘接层、底部填充层还是塑封料层。

3. 全无损检测：无需破坏样品，检测后样品可继续用于后续测试或正常使用。

二、核心扫描模式详解

C-SAM设备提供多种扫描模式，适用于不同检测需求：

1. A-Scan（点扫描）：单点回波波形分析，用于厚度测量、材料特性判定和探头频率校准。通过分析回波信号的幅度和相位，可判断该点是否存在分层。

2. B-Scan（线扫描）：纵向截面成像，展示样品垂直方向的内部结构。类似医学B超，可直观显示分层所在的深度位置。

3. C-Scan（面扫描）：水平面成像，业界最常用的扫描模式。探头在X-Y平面扫描，记录每个点的最大回波幅度，生成平面图像，可清晰显示分层、空洞的平面分布和尺寸。

4. T-Scan（透射扫描）：穿透式成像，发射探头和接收探头分别置于样品两侧，检测穿透样品的超声波能量。适用于检测空洞、裂纹等缺陷，但无法定位缺陷深度。

5. Q-BAM（定量声学显微技术）：用于量化材料声学特性，评估材料均匀性。

三、C-SAM与X-Ray技术对比

这是工程师最常问的问题：「为什么X-Ray看不到分层？」答案在于物理原理的根本差异。

X-Ray检测原理：依赖密度/质量吸收差异成像。分层缺陷的本质是极薄的空气隙（亚微米级），对垂直穿透的X-Ray光束来说，这种厚度不足以造成可检测的质量吸收变化。除非分层已严重到导致物理位移，否则X-Ray图像上几乎无显示。

C-SAM检测原理：依赖声阻抗差异成像。固体（硅/塑封料）与气体（空气）的声阻抗差异极大，即使是亚微米级分层也会产生接近100%的超声波反射，形成高对比度图像。

黄金分工策略：两者互补而非替代。X-Ray擅长检测焊点空洞、锡球桥接、TSV填充等金属结构缺陷；C-SAM擅长检测分层、粘接不良、界面裂纹等界面缺陷。建议组合使用：先X-Ray快速筛查金属结构，再用C-SAM精确定位分层和界面缺陷。

四、适用封装类型与应用场景

适用封装类型：

1. IC封装：BGA、QFN、SOP、SiP、CSP、Flip-chip

2. 功率模块：IGBT、SiC/GaN模块，检测焊接层空洞率、基板分层

3. MEMS器件：检测腔体完整性、可动结构异常

4. LED封装：检测荧光胶分层、支架空洞、银胶空洞

5. PCB/基板：检测内层分离、压合空洞

6. 先进封装：CoWoS、Chiplet、Fan-Out、WLCSP

典型应用场景：

1. 来料质量控制（IQC）：批次抽检芯片、PCB、LED，拦截内部缺陷物料

2. 工艺验证：评估塑封工艺、回流焊工艺、底部填充工艺效果

3. 可靠性验证：温循、高温高湿、回流焊试验前后C-SAM对比，评估封装耐受性

4. 失效分析（FA）：客退品无损分析，定位分层、空洞等失效根因，指导改善

5. 量产全检：车规级芯片、功率模块100% C-SAM检测，确保焊接层空洞率达标

五、设备频率选型指南

C-SAM设备配备多种频率换能器，不同频率适用于不同检测场景：

15MHz-30MHz（低频）：穿透能力强，适用于厚体功率模块、IGBT、塑封料厚度>3mm的器件。

50MHz-80MHz（中频）：兼顾穿透力和分辨率，适用于常规QFN、BGA、SiP封装。

100MHz-150MHz（高频）：分辨率高，适用于薄型封装、晶圆级封装、MEMS器件。

200MHz-300MHz（超高频）：分辨率可达5μm，适用于先进封装RDL层、微凸点下方缺陷检测。

六、检测依据标准

C-SAM检测严格遵循以下行业标准：

• IPC/JEDEC J-STD-035：声学显微镜检测非气密封装内部缺陷的标准方法
• IPC/JEDEC J-STD-020：湿敏等级验证中的C-SAM检测要求
• MIL-STD-883G / 883H：微电子器件试验方法，含声学扫描显微镜检测
• GJB 548B / GJB548C-2021：军用微电子器件试验方法和程序
• GJB 4027B-2021：军用电子元器件破坏性物理分析
• JEDEC JESD22-A118：温度循环可靠性测试规范
• AEC-Q100/Q101/Q006：车规级芯片可靠性认证标准
• GB/T 39910-2021：半导体器件失效分析方法

此外，可根据客户企业标准或研发需求定制非标检测方案。

七、检测流程与周期

步骤一：咨询与方案制定：客户提供样品类型、封装形式、检测目的，技术团队推荐扫描频率及模式。

步骤二：填写检测委托单：确认检测项目、是否需要CNAS报告、加急需求。

步骤三：寄送样品：防静电包装寄送，小尺寸芯片建议使用吸塑托盘，注明“C-SAM检测”。

步骤四：实验室检测：工程师根据样品厚度选择合适换能器，置于去离子水浴槽中进行扫描，实时成像分析。检测时长从几分钟到数小时不等，取决于扫描面积和所需分辨率。

步骤五：数据分析与报告：标注缺陷位置、尺寸、类型，判定是否合格。常规报告周期3-7个工作日，加急24-48小时。

步骤六：报告交付：电子版先行发送，纸质盖章版快递寄回。

八、检测注意事项

1. 水浸影响控制：C-SAM检测需将样品浸泡在去离子水中作为耦合介质。为减少水浸影响，实验室应使用去离子水、限制浸水时间、检测后进行适度烘干（条件需与客户确认）。

2. 湿气侵入防范：湿气快速渗入可能导致误导性图像。专业实验室会在检测开始时先进行快速预扫描，识别水分渗入现象，确保结果可靠性。

3. 样品包装要求：芯片引脚易弯折，务必使用防静电硬质包装，避免堆叠挤压。

4. 金属封装检测：C-SAM同样适用于金属封装，但腔体封装通常仅能检测芯片粘接层。

总结

超声扫描显微镜检测（C-SAM/SAT）是半导体封装无损检测的核心技术，基于声阻抗不匹配原理，可精准检测芯片分层、空洞、裂纹等内部缺陷。核心扫描模式包括A-Scan点扫描、B-Scan线扫描、C-Scan面扫描和T-Scan透射扫描，其中C-Scan是业界主流方案。C-SAM与X-Ray技术互补：X-Ray擅长金属结构检测，C-SAM擅长界面分层检测。检测依据IPC/JEDEC J-STD-035、MIL-STD-883G、GJB 548B等标准，适用于IC封装、功率模块、MEMS、LED等各类半导体器件。常规检测周期3-7个工作日，加急24-48小时。

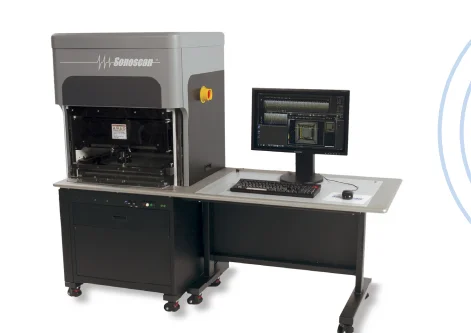

汇策集团晟安检测作为集团旗下专业的半导体检测实验室，拥有多台美国Sonoscan、PVA等品牌的超声扫描显微镜（SAM），频率覆盖15MHz-300MHz，支持A-Scan、B-Scan、C-Scan、透射扫描及Q-BAM模式。实验室已通过CNAS（ISO/IEC 17025）和CMA资质认定，具备芯片分层、封装空洞、塑封料裂纹、粘接层均匀性等全项C-SAM检测能力。设备配备高频换能器和水浴恒温系统，最小可检测5μm级别的微小缺陷。工程师团队拥有8年以上半导体失效分析经验，可提供快速响应及加急报告服务。欢迎联系专业工程师获取详细报价及检测方案。
