C-SAM检测快速出报告

C-SAM检测快速出报告服务最快可在1.5个工作日内完成，常规检测周期为3-7个工作日。针对芯片封装分层检测、空洞检测等紧急需求，第三方检测机构提供加急通道服务，可大幅缩短检测等待时间。加急费用通常在常规报价基础上增加30%-50%，具体取决于样品数量、检测项目复杂度和实验室当前排期。

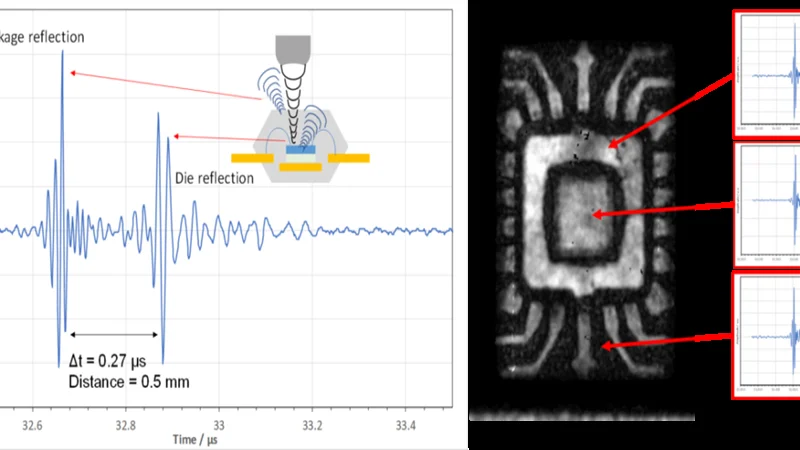

C-SAM（超声扫描显微镜）检测是半导体封装内部缺陷检测的核心手段。以下是快速出报告服务的详细说明及周期影响因素。

一、C-SAM检测周期说明

常规检测周期：3-7个工作日

常规检测流程包括：样品接收登记、检测排期、上机扫描、数据分析、报告编制、审核盖章、报告交付。一般实验室按先后顺序排单，3-7个工作日可完成并出具报告。

加急检测周期：最快1.5个工作日

部分检测机构提供加急服务，可缩短至24-48小时，最快1.5个工作日出具报告。加急服务适用于生产停线、客户投诉紧急处理、出货截期迫近等场景。

特急检测：当天或次日可出

对于极紧急情况，部分实验室可安排专属设备及工程师加班处理，当天或次日出具初步结果，正式报告1-2个工作日内完成。此项服务需提前与实验室确认档期。

二、影响检测周期的核心因素

1. 样品数量

单颗芯片扫描通常只需几分钟到几十分钟；大批量样品（如来料抽检50-100颗）需要更多扫描时间。批量检测建议提前预约排期。

2. 扫描面积与分辨率

大尺寸芯片或基板需要更大扫描范围，扫描时间相应延长。高分辨率扫描（如5μm精度）比常规分辨率扫描耗时更长。

3. 扫描模式复杂度

C-Scan面扫描是最常用模式，耗时适中；同时需要A-Scan、B-Scan、T-Scan多模式分析时，检测时间会成倍增加。

4. 实验室设备与人员配置

拥有多台超声扫描显微镜的大型实验室可并行处理多个样品，效率更高。设备频率范围越宽（如15MHz-300MHz），应对不同样品类型的适应能力越强。

5. 报告类型要求

仅出具数据结果（无CNAS章）可缩短报告编制时间；需要CNAS/CMA资质报告需经过严格审核流程，耗时稍长。

三、C-SAM检测流程优化建议

步骤一：提前沟通检测需求

寄样前与实验室确认样品类型、封装形式、检测目的，工程师可提前准备合适的换能器频率和扫描参数，节省设备调试时间。

步骤二：规范样品包装与标识

使用防静电硬质包装，每个样品独立分隔，避免运输过程中相互挤压。随附样品清单和检测委托单，标注“加急”字样及期望出报告时间。

步骤三：选择具备多台设备的实验室

拥有多台超声扫描显微镜的实验室可灵活调配设备资源，遇到设备故障或维护时仍可保障检测进度。

步骤四：确认加急档期后寄样

加急服务需提前预约，确认实验室当前排期和加急能力后再寄送样品，避免因实验室爆满导致延误。

步骤五：电子报告先行，纸质版后寄

加急场景下可要求实验室先行发送电子版报告（加盖电子章），纸质盖章版后续快递寄回，节省快递时间。

四、检测依据标准

C-SAM检测依据以下行业标准执行，加急检测同样遵循标准要求：

• IPC/JEDEC J-STD-035：非气密性封装元件的声学显微镜检查方法
• JEDEC JESD22-B116A：C-SAM检测图像分析与解读标准
• MIL-STD-883G / 883H：微电子器件试验方法和程序
• GJB 548B / GJB548C-2021：军用微电子器件试验方法和程序
• AEC-Q100/Q101/Q006：车规级芯片可靠性认证标准

此外，可根据客户企业标准或研发需求定制非标检测方案。

五、C-SAM检测服务范围

C-SAM超声扫描显微镜检测适用于以下场景：

1. 芯片封装分层检测：检测塑封料与芯片界面、芯片与基板界面的分层缺陷，可检测亚微米级极薄分层。

2. 封装空洞/气泡检测：检测塑封料内部气孔、Underfill空洞、BGA焊球空洞。

3. 裂纹检测：检测芯片本体、塑封料、基板内部微裂纹。

4. 功率模块检测：检测IGBT模块焊接层空洞率、基板分层缺陷。

5. 车规级AEC-Q认证配套：可靠性试验前后的C-SAM对比检测。

6. LED封装检测：检测荧光胶分层、支架空洞、银胶空洞。

7. PCB/基板检测：检测内层分离、压合空洞。

六、设备频率与检测效率

C-SAM检测效率与设备频率配置密切相关：

15MHz-30MHz（低频）：扫描速度快，穿透力强，适用于厚体功率模块快速筛查。

50MHz-80MHz（中频）：兼顾速度和分辨率，适用于常规QFN、BGA、SiP封装，是大多数加急检测的首选频率。

100MHz-150MHz（高频）：分辨率高但扫描速度稍慢，适用于薄型封装精细检测。

200MHz-300MHz（超高频）：分辨率可达5μm，适用于先进封装RDL层检测，扫描时间较长。

具备多频率换能器的实验室可根据样品特性快速切换最优频率，提高检测效率。

七、加急检测费用参考

注：以上价格仅供参考，实际费用以实验室报价为准。加急服务需提前确认实验室档期。

八、快速出报告注意事项

1. 样品准备质量影响检测效率

样品表面有污染物或包装不当导致运输损伤，可能需要重新处理或无法检测，延误时间。寄样前确保样品清洁、包装规范。

2. 提前提供样品信息

向实验室提供样品材质、厚度、封装类型等信息，便于工程师提前设置扫描参数，节省上机调试时间。

3. 加急服务需书面确认

加急检测建议通过邮件或委托单明确标注加急要求及期望完成时间，双方书面确认，避免口头承诺产生纠纷。

4. 电子报告与纸质报告时效差异

电子版报告可在检测完成后1-2小时内发送；纸质盖章版需打印、盖章、快递，通常额外增加2-3天。紧急情况可要求先行使用电子版。

5. 节假日及高峰期影响

节假日前夕或行业检测高峰期，实验室排期紧张，加急服务可能受限，建议提前规划检测时间。

6. 特殊样品检测时间

功率模块（IGBT）、晶圆级封装（WLCSP）等特殊样品需要更长的扫描时间和更复杂的参数设置，加急服务需提前确认可行性。

总结

C-SAM检测快速出报告服务常规周期3-7个工作日，加急最快1.5个工作日可完成。加急费用通常增加30%-50%，具体取决于样品数量、扫描模式复杂度和实验室排期。为缩短检测等待时间，建议提前与实验室沟通检测需求、规范样品包装、选择多设备实验室、优先获取电子报告。设备频率范围15MHz-300MHz的实验室可灵活应对不同样品类型，检测效率更高。加急服务适用于生产停线、客诉紧急处理、出货截期迫近等场景，需提前预约确认档期。功率模块、晶圆级封装等特殊样品检测时间较长，需提前沟通。

汇策集团晟安检测作为集团旗下专业的半导体检测实验室，拥有多台美国Sonoscan、PVA等品牌的超声扫描显微镜（SAM），频率覆盖15MHz-300MHz，支持A-Scan、B-Scan、C-Scan、透射扫描及Q-BAM模式。实验室已通过CNAS（ISO/IEC 17025）和CMA资质认定，具备芯片分层检测、封装空洞检测、Underfill均匀性评估等全项C-SAM能力。设备配备高频换能器和水浴恒温系统，最小可检测5μm级别的微小缺陷。实验室支持加急检测服务，常规周期3-7个工作日，加急最快1.5个工作日出具报告。工程师团队拥有8年以上半导体失效分析经验，熟悉IPC/JEDEC J-STD-035、MIL-STD-883G、GJB 548B等检测标准。欢迎联系专业工程师获取快速出报告方案及加急检测报价。
