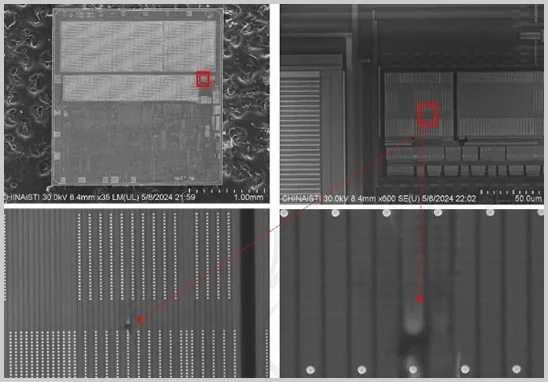

芯片分层检测方案

芯片分层检测最有效的无损检测方案是C-SAM超声扫描显微镜技术，能够精准识别塑封料与芯片界面、芯片与基板之间、基板内部各层的分层缺陷，定位精度可达微米级。分层缺陷是半导体封装最常见的失效模式之一，主要由热应力、湿气侵入、材料污染等因素引发。C-SAM利用超声波在固体-气体界面接近100%全反射的物理特性，可检测亚微米级厚度的分层，并通过TOF（飞行时间）技术实现缺陷的深度定位，是目前业界公认的分层检测黄金标准。

以下是芯片分层检测方案的详细技术解析，包括分层形成机理、C-SAM检测原理、实施流程及判定标准。

一、芯片分层缺陷的形成机理与危害

芯片封装分层（Delamination）是指封装内部不同材料界面之间因结合力失效而产生的分离现象。随着先进封装技术（如CoWoS、Chiplet）的发展，异质整合带来了更多材料界面，热应力与翘曲问题日益突出，分层已成为影响封装良率的核心杀手。

分层产生的主要原因：

1. 热应力失配：芯片（硅）、塑封料（EMC）、基板等材料热膨胀系数差异较大，在回流焊、温度循环等工艺中产生剪切应力，导致界面分离。

2. 湿气侵入：塑封料吸湿后，在高温工艺中水分迅速汽化膨胀，产生“爆米花效应”，引发分层。

3. 界面污染：芯片表面或基板焊盘存在有机物、氧化物等污染物，降低粘接强度。

4. 固化不充分：塑封料或底部填充胶固化参数不当，导致交联密度不足，界面结合力弱。

分层的危害：分层会导致热阻增加、电性能退化、湿气路径形成，严重时引发开路、短路或芯片完全失效。在车规级芯片中，分层缺陷是零容忍项。

二、C-SAM分层检测技术原理

C-SAM（C-mode Scanning Acoustic Microscope）利用声阻抗不匹配原理进行成像。超声波在固体介质（硅/塑封料）中传播时，遇到不同材料的界面会产生反射和透射。当界面存在分层时，分层间隙为空气（或真空），固体-气体界面的声阻抗差异极大，超声波发生接近100%的全反射。

核心检测模式：

1. C-SAM反射模式（Pulse-Echo）：业界主流方案。探头发射超声波脉冲并接收反射波信号，通过飞行时间（ToF）技术可精确判断分层发生的深度位置。

2. B-Scan（线扫描）：纵向截面成像，展示样品垂直方向的内部结构，可直观显示分层所在的深度层面。

3. A-Scan（点扫描）：单点回波波形分析，用于确认可疑区域是否存在分层。

C-SAM对分层的敏感度：典型分层的厚度通常低于1μm，X-Ray无法检测到如此薄的空气隙，而C-SAM技术可以可靠检测甚至低于100nm的分层。这是C-SAM成为分层检测黄金标准的根本原因。

三、C-SAM与X-Ray技术对比

这是工程师最常问的问题：“为什么X-Ray看不到分层？”答案在于物理原理的根本差异。

X-Ray检测原理：依赖密度/质量吸收差异成像。分层缺陷的本质是极薄的空气隙（亚微米级），对垂直穿透的X-Ray光束来说，这种厚度不足以造成可检测的质量吸收变化。除非分层已严重到导致物理位移，否则X-Ray图像上几乎无显示。

C-SAM检测原理：依赖声阻抗差异成像。固体（硅/塑封料）与气体（空气）的声阻抗差异极大，即使是亚微米级分层也会产生接近100%的超声波反射，形成高对比度图像。

黄金分工策略：两者互补而非替代。X-Ray擅长检测焊点空洞、锡球桥接、TSV填充等金属结构缺陷；C-SAM擅长检测分层、粘接不良、界面裂纹等界面缺陷。建议组合使用：先X-Ray快速筛查，再用C-SAM精确定位分层和界面缺陷。

四、芯片分层检测方案实施流程

步骤一：样品准备与信息确认

确认样品封装类型（BGA、QFN、SiP、IGBT等）、塑封料厚度、芯片尺寸。清洁样品表面，确保无尘无油脂。使用防静电硬质包装寄送，避免运输损伤。

步骤二：检测参数设置

根据样品厚度和封装材料选择合适频率换能器：厚体功率模块（>3mm）选15-30MHz低频；常规QFN/BGA选50-80MHz中频；薄型封装/晶圆级封装选100-150MHz高频；先进封装RDL层检测选200-300MHz超高频。设置扫描分辨率（通常50-100μm），扫描区域覆盖整个芯片或重点关注区域。

步骤三：C-SAM扫描检测

将样品置于去离子水浴槽中，探头沿X-Y平面扫描，实时采集超声波反射信号。C-Scan面扫描生成平面图像，B-Scan线扫描获取截面图像，A-Scan点扫描确认可疑区域波形。

步骤四：数据分析与图像解读

分析C-SAM图像中的异常区域：分层区域通常呈现高亮（红色/白色），因为超声波在空气界面全反射。通过ToF技术判断分层所在的深度层面（Die attach层、Underfill层还是Mold compound层）。对比良品图像，确认分层面积和严重程度。

步骤五：结果判定与报告出具

依据检测标准（IPC/JEDEC J-STD-035、MIL-STD-883G等）判定分层是否可接受。常规分层判据：分层面积不超过芯片面积的10%-20%（具体依客户要求）。出具检测报告，包含样品信息、扫描参数、超声图像、缺陷标注及判定结论。

五、检测依据标准

C-SAM分层检测严格遵循以下行业标准：

• IPC/JEDEC J-STD-035：声学显微镜检测非气密封装内部缺陷的标准方法
• IPC/JEDEC J-STD-020：湿敏等级验证中的C-SAM检测要求
• MIL-STD-883G / 883H：微电子器件试验方法，含声学扫描显微镜检测
• GJB 548B / GJB548C-2021：军用微电子器件试验方法和程序
• GJB 4027B-2021：军用电子元器件破坏性物理分析
• JEDEC JESD22-A118：温度循环可靠性测试规范
• AEC-Q100/Q101/Q006：车规级芯片可靠性认证标准
• JESD22-B116A：C-SAM检测图像分析与解读标准

此外，可根据客户企业标准或研发需求定制非标检测方案。

六、适用封装类型

C-SAM分层检测适用于以下主流封装类型：

1. BGA（Ball Grid Array）：检测基板分层、塑封料与芯片界面分层。

2. QFN/LGA：检测芯片粘接层分层、塑封料分层。

3. SiP（System in Package）：检测多芯片堆叠分层、内部界面分层。

4. IGBT模块：检测基板分层、焊接层分层。

5. 先进封装：CoWoS、Chiplet、Fan-Out、WLCSP，检测RDL层分层、TSV周边界面分层。

6. MEMS器件：检测晶圆键合分层、腔体密封界面分层。

7. LED封装：检测荧光胶分层、支架粘接层分层。

七、分层检测注意事项

1. 水浸影响控制：C-SAM检测需将样品浸泡在去离子水中。部分样品随着浸泡时间增加，分层现象可能逐渐变化。专业实验室应在检测开始时先进行快速预扫描，识别水分渗入现象。

2. 湿气侵入防范：湿气快速渗入可能导致误导性图像。建议在检测开始时进行快速预扫描，识别此类现象，如有需要可向客户提供初始图像作为参考。

3. 图像解读规范：C-SAM图像颜色根据设备color map设置而定，不能单纯根据颜色判定分层，需结合A-Scan波形对比良品进行综合判定。

4. 频率选择影响：频率过低可能无法分辨薄分层，频率过高可能穿透力不足。需根据样品厚度和预期分层尺寸选择最优频率。

八、分层检测报告应用场景

C-SAM分层检测报告可广泛应用于：

1. 来料质量控制（IQC）：批次抽检芯片封装，拦截分层缺陷物料。

2. 工艺验证与优化：评估塑封工艺、回流焊工艺效果，优化制程参数。

3. 可靠性验证：温循、高温高湿、回流焊试验前后C-SAM对比，评估封装耐受性。

4. 失效分析（FA）：客退品无损分析，定位分层失效根因，指导改善。

5. 潮湿敏感等级验证（MSL）：C-SAM→烘烤→吸潮→回流焊→C-SAM对比流程。

总结

芯片分层检测方案基于C-SAM超声扫描显微镜技术，利用声阻抗不匹配原理，可精准检测亚微米级极薄分层，并通过TOF技术实现缺陷深度定位。分层主要由热应力失配、湿气侵入、界面污染等因素引发，C-SAM是目前业界公认的分层检测黄金标准。C-SAM与X-Ray黄金分工：X-Ray检测金属结构缺陷，C-SAM检测界面分层缺陷。检测依据IPC/JEDEC J-STD-035、MIL-STD-883G、GJB 548B等标准，适用于BGA、QFN、SiP、IGBT、先进封装等全封装类型。检测流程包括样品准备、参数设置、C-SAM扫描、数据分析、结果判定五个步骤。
