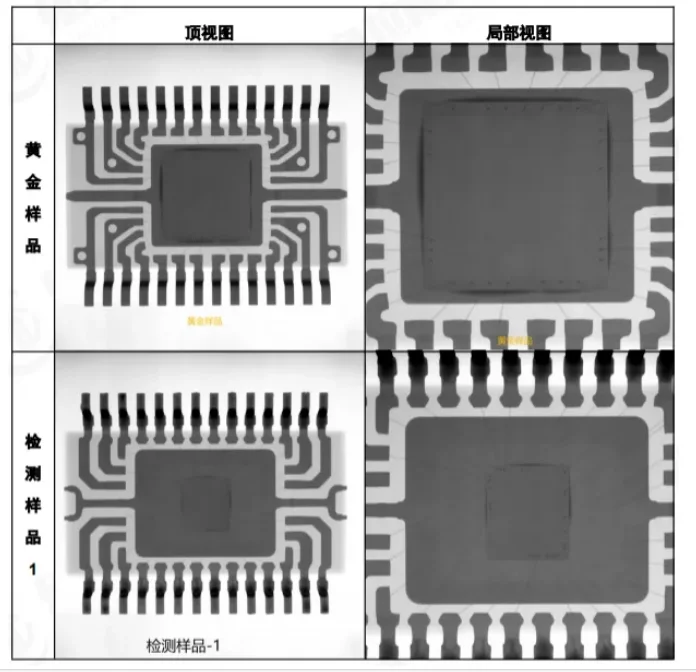

半导体C-SAM检测

半导体C-SAM检测是芯片封装内部缺陷检测的黄金标准，利用超声扫描显微镜（SAM）技术，能够精准识别半导体封装内部的分层（Delamination）、空洞（Voiding）、裂纹等隐蔽缺陷。C-SAM基于声阻抗不匹配原理，对亚微米级薄分层具有极高敏感度，是目前业界公认的界面检测首选技术。随着先进封装（CoWoS、Chiplet）异质整合趋势，热应力与翘曲问题日益突出，C-SAM已成为保障半导体封装良率的核心检测手段。

以下是半导体C-SAM检测的技术原理、核心应用及检测标准的详细介绍。

一、半导体C-SAM检测技术原理

C-SAM（C-mode Scanning Acoustic Microscope）利用声阻抗不匹配原理进行成像。超声波在固体介质（硅/塑封料）与气体界面发生接近100%的全反射，即使是亚微米等级的极薄分层，在适当频率条件下仍可呈现极高声学对比。这一物理特性决定了C-SAM对分层缺陷的极高敏感度，是X-Ray无法替代的。

核心技术优势：

1. 对分层缺陷极高敏感度：可检测亚微米级厚度的极薄分层，这是X-Ray无法实现的。

2. 深度定位能力：通过飞行时间（Time-of-Flight，ToF）技术，可精确判断缺陷位于Die attach、Underfill还是Mold Compound层。

3. 全无损检测：无需破坏样品，检测后样品可继续用于后续测试或正常使用。

二、核心扫描模式：C-SAM vs T-SAM

在半导体封装检测中，C-SAM和T-SAM虽同属超声扫描技术，但用途截然不同。

1. C-SAM（反射模式，Pulse-Echo）——业界主流方案

机制：探头发射超声波脉冲并接收反射波信号。

优势：可利用飞行时间进行深度定位，精确判断分层发生在哪一层界面。

应用：IC封装、Flip-chip、BGA检测的标准配置。

2. T-SAM（透射模式，Through-Transmission）——特殊应用

机制：发射探头和接收探头分别置于样品两侧，检测穿透波。

限制：只能看到阴影图像，无法判断缺陷深度，且需要样品双面可进入。

应用：通常仅用于厚板材或初阶材料筛选。

三、C-SAM与X-Ray：黄金分工策略

这是半导体行业最常见的问题：“我们有高阶AXI（自动X射线检测），还需要C-SAM吗？”

答案是：需要。AXI通常无法有效检测分层缺陷。

为什么X-Ray看不到分层？

X-Ray成像依赖密度/质量吸收差异。分层缺陷的本质是极薄的空气隙（微米级），对垂直穿透的X-Ray光束来说，这点厚度不会造成足够的质量吸收变化。除非分层严重到导致翘曲或物理位移，否则X-Ray图像上几乎一片空白。

C-SAM与AXI黄金分工：两者互补而非替代，先进封装需要多模态检测。

C-SAM（声学检测）：基于声阻抗原理，对分层具有极高敏感度，适用于Underfill空洞检测，负责界面结合力评估。

AXI（X-Ray检测）：基于密度吸收原理，对分层几乎无感知，适用于焊点空洞检测，负责TSV填充、微凸点桥接、线路断路检测。

四、先进封装检测挑战与C-SAM应对策略

随着摩尔定律放缓，封装结构从2D走向3D，异质整合带来了更多材料界面。热应力与翘曲使分层成为良率杀手。

推荐检测策略（最佳实践）：

1. 在线筛选（量产快筛）：使用C-SAM快速扫描托盘，剔除有分层的单元，配合电性测试筛选电性失效品。

2. 制程开发：C-SAM + AXI/CT交叉比对。用C-SAM检查结构完整性（是否有爆米花效应），用X-Ray CT检查内层TSV或Bump的变形与孔洞。

3. 失效分析：Step1：使用非破坏性C-SAM定位缺陷的X-Y-Z坐标。Step2：使用FIB或研磨进行破坏性切片，通过SEM验证真因。

核心结论：面对复杂的异质整合，一种工具打天下的时代已经过去。真正的品质保证在于理解物理极限——用X-Ray看结构，用超声波看界面。唯有建立多模态检测思维，才能在不增加过多成本的前提下，精准拦截每一颗潜在失效芯片。

五、半导体C-SAM检测服务范围

C-SAM可无损检测各类半导体封装内部缺陷：

1. 分层检测（Delamination）：检测塑封料与芯片表面、芯片与基板之间、基板内部各层的分层缺陷。C-SAM是目前唯一可靠的界面非破坏检测手段。

2. 空洞/气泡检测（Voiding）：检测Underfill空洞、BGA焊球空洞、底部填充层空洞。

3. 裂纹检测（Crack）：检测芯片本体、塑封料、基板内部微裂纹。

4. 粘接层均匀性检测：检测芯片粘接层、Underfill层的均匀性和缺胶情况。

5. 3D IC TSV完整性验证：检测硅通孔周边缺陷。

6. 车规级芯片AEC-Q认证配套检测：依据AEC-Q100/Q101标准，在可靠性试验前后进行C-SAM扫描。

7. SiC/GaN功率模块检测：检测焊接层空洞率、基板分层、烧结层缺陷。

六、适用封装类型

C-SAM检测适用于以下主流半导体封装类型：

1. 先进封装：CoWoS、Chiplet、Fan-Out、WLCSP，检测RDL层、TSV周边缺陷、微凸点下方界面。

2. BGA（Ball Grid Array）：球栅阵列封装，检测焊球空洞、基板分层。

3. QFN/LGA：方形扁平无引脚封装，检测芯片粘接层、塑封料分层。

4. SiP（System in Package）：系统级封装，检测多芯片堆叠分层、内部空隙。

5. IGBT模块：绝缘栅双极晶体管模块，检测焊接层空洞率、基板分层。

6. MEMS器件：微机电系统，检测腔体完整性、晶圆键合质量。

7. LED封装：检测荧光胶分层、支架空洞。

8. 服务器液冷相关器件：检测液冷板焊点空洞率、GPU/CPU封装分层。

七、设备频率选型指南

C-SAM设备配备多种频率换能器，需根据样品特性选择：

15MHz-30MHz（低频）：穿透能力强，适用于厚体功率模块、IGBT、塑封料厚度>3mm的器件。

50MHz-80MHz（中频）：兼顾穿透力和分辨率，适用于常规QFN、BGA、SiP封装。

100MHz-150MHz（高频）：分辨率高，适用于薄型封装、晶圆级封装、MEMS器件。

200MHz-300MHz（超高频）：分辨率可达5μm，适用于先进封装RDL层、微凸点下方缺陷检测。液冷相关检测通常要求频率20-230MHz，横向分辨率≤10μm。

八、检测依据标准

C-SAM检测严格遵循以下行业标准：

• IPC/JEDEC J-STD-035：声学显微镜检测非气密封装内部缺陷的标准方法
• IPC/JEDEC J-STD-020：湿敏等级验证中的C-SAM检测要求
• MIL-STD-883G / 883H：微电子器件试验方法，含声学扫描显微镜检测
• GJB 548B / GJB548C-2021：军用微电子器件试验方法和程序
• GJB 4027B-2021：军用电子元器件破坏性物理分析
• JEDEC JESD22-A118：温度循环可靠性测试规范
• AEC-Q100/Q101/Q006：车规级芯片可靠性认证标准
• JESD22-B116A：C-SAM检测图像分析与解读标准
• ASTM E2375：超声检测标准规范
• IPC-7095：BGA空洞评估标准

此外，可根据客户企业标准或研发需求定制非标检测方案。

九、检测流程与周期

步骤一：咨询与方案制定：客户提供样品类型、封装形式、检测目的，技术团队推荐扫描频率及模式。

步骤二：样品准备：清洁样品表面，确保无尘无油脂，防止影响超声波传播。

步骤三：填写检测委托单：确认检测项目、是否需要CNAS报告、加急需求。

步骤四：寄送样品：防静电包装寄送，小尺寸芯片使用吸塑托盘。

步骤五：参数设置与扫描：根据样品材质、厚度及预期缺陷尺寸选择合适的超声波频率和扫描模式，使用耦合剂确保超声波有效传输。

步骤六：数据分析与报告：软件系统实时记录和处理回波信号，形成图像，分析缺陷位置、尺寸、类型。常规报告周期5-7个工作日，加急48小时。

步骤七：报告交付：电子版先行发送，纸质盖章版快递寄回。

十、检测注意事项

1. 耦合介质兼容性：确保耦合介质与被测材料兼容，避免腐蚀或界面污染。液冷相关检测需适配去离子水或氟化液等工质。

2. 温度稳定性控制：校准前需稳定环境温度，防止热漂移影响成像精度，温控稳定性需达到±0.5℃。

3. 多层结构优化：针对多层异质结构（如铜-硅-焊料），需优化超声频率以平衡穿透力与分辨率。

4. 水浸影响控制：C-SAM检测需将样品浸泡在去离子水中，专业实验室应在检测开始时先进行快速预扫描，识别水分渗入现象。

5. 样品包装要求：芯片引脚易弯折，务必使用防静电硬质包装，避免堆叠挤压。

总结

半导体C-SAM检测是芯片封装质量控制的黄金标准，基于声阻抗不匹配原理，可精准检测分层、空洞、裂纹等内部缺陷。C-SAM反射模式是业界主流方案，利用飞行时间可实现缺陷深度定位。C-SAM与X-Ray黄金分工：X-Ray擅长金属结构和焊点检测，C-SAM擅长界面分层检测，两者互补而非替代。先进封装异质整合趋势使分层成为良率杀手，推荐采用多模态检测策略。检测依据IPC/JEDEC J-STD-035、MIL-STD-883G、GJB 548B等标准，适用于CoWoS、Chiplet、BGA、SiP、IGBT等全封装类型。常规检测周期5-7个工作日，加急48小时可出具CNAS报告。

汇策集团晟安检测作为集团旗下专业的半导体检测实验室，拥有多台美国Sonoscan、PVA等品牌的超声扫描显微镜（SAM），频率覆盖15MHz-300MHz，支持C-SAM反射模式、T-SAM透射扫描及Q-BAM定量声学显微技术。实验室已通过CNAS（ISO/IEC 17025）和CMA资质认定，具备芯片分层检测、封装空洞检测、Underfill均匀性评估、先进封装RDL层缺陷检测等全项C-SAM能力。设备配备高频换能器和水浴恒温系统，最小可检测5μm级别的微小缺陷。工程师团队拥有8年以上半导体失效分析经验，熟悉IPC/JEDEC J-STD-035、MIL-STD-883G等检测标准，可提供快速响应及加急报告服务。欢迎联系专业工程师获取详细报价及检测方案。
