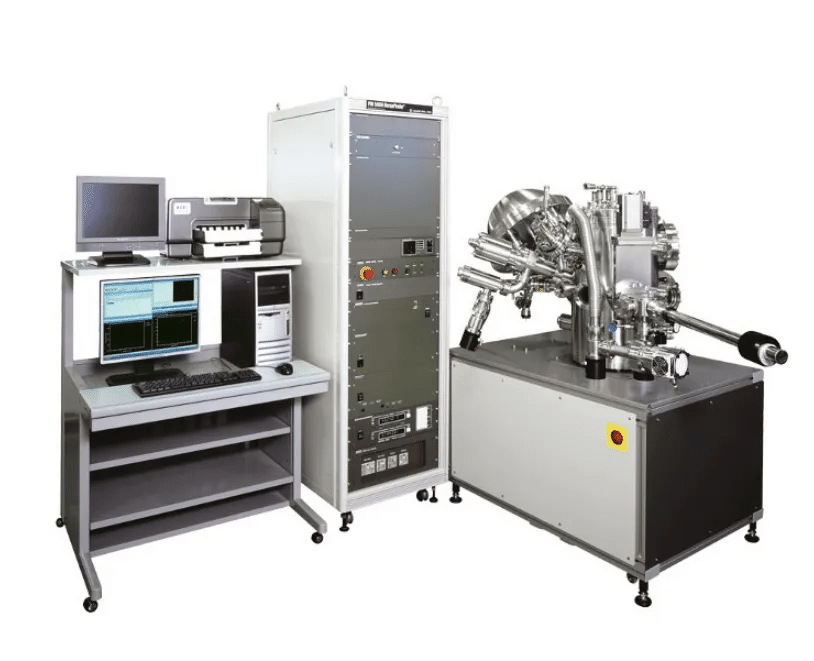

专业AES(俄歇电子能谱)测试服务

汇策集团晟安检测（第三方检测机构）提供高空间分辨率的AES(俄歇电子能谱)测试服务，专攻极表层(1-5nm)微小异物定性、晶界偏析分析及多层薄膜界面元素深度剖析。集团CNAS/CMA资质体系支撑，提供独立、公正、可追溯检测数据与报告。

获取AES(俄歇电子能谱)测试方案与报价

服务范围

未知物与杂质溯源分析

配方还原与差异对比

元素与官能团定量

微观形貌与结构识别

膜层镀层成分解析

高分子材料专项评估

来料一致性质量复核

争议样品证据支持

环保合规风险筛查

工艺异常快速诊断

研发采购质控协同

可追溯分析报告交付

应用场景

纳米级微区定位

极表层元素分析

微小异物定性

元素面扫描(Mapping)

线扫描分布分析

高精度深度剖析

半导体失效分析

晶界偏析研究

表面钝化层分析

金属断口分析

多层膜界面表征

表面沾污溯源

核心检测服务

极表层微区元素分析
纳米级空间分辨率	极表层(1-5nm)成分	轻元素(Li-U)检测	微区定点能谱分析
亚微米异物定性	晶界偏析分析	微小颗粒成分	表面沾污识别

高分辨形貌与面扫
二次电子成像(SEM)	俄歇电子成像(SAM)	微区元素面扫描	线扫描分布图
高分辨形貌观察	成分与形貌对应	界面元素扩散分析	多相材料分布

高精度深度剖析
离子溅射深度分析	多层膜界面表征	氧化层精准测厚	金属间扩散层分析
优异的深度分辨率	界面元素突变分析	钝化层/膜层评估	表面改性层分析

核心优势

汇策集团晟安检测服务优势

具备纳米级极高空间分辨率，能够精准锁定并分析亚微米甚至纳米级的微小异物

极表层敏感度(1-5nm)，对表面超薄污染层和氧化层的定性分析具有不可替代的优势

优异的深度分辨率，结合离子溅射，可精确描绘薄膜界面元素的剧烈突变与扩散情况

支持轻元素(如Li、Be、B、C、O)的有效检测，填补常规EDS在轻元素探测上的短板

资深表面分析专家提供“形貌+成分+深度”的综合解析方案，出具专业可追溯报告

客户常见风险与痛点

产品表面发现极微小的异常斑点(亚微米级)，常规能谱(EDS)打上去全是基材信号，无法定性异物

需要分析金属材料晶界处的微量元素偏析，但常规设备空间分辨率不足以聚焦在晶界上

多层纳米级薄膜界面存在极薄的过渡层或污染，缺乏高精度的深度剖析手段来证实

半导体焊盘表面出现极薄的异常氧化层导致虚焊，需要精确测定氧化层厚度及成分

微区轻元素(如碳、氧沾污)分析不准，导致无法准确推导失效机理

极表层

纳米微区

异物分析

深度剖析

AES(俄歇电子能谱)测试服务流程

测试需求与失效背景确认

高真空环境样品导入

SEM高分辨形貌观察与定位

目标微区俄歇能谱采集

面扫/线扫或离子溅射深度分析

数据处理与失效根因报告交付

部分执行标准

GB/T 26599 俄歇电子能谱分析方法

GB/T 30702 表面化学分析俄歇与XPS

GB/T 32493 俄歇电子能谱仪校准

企业微区表面元素分析规范

金属氧化层深度剖析测试标准

半导体失效分析俄歇测试指南

ISO 17973 俄歇电子能谱仪数据分析

ISO 18115 表面化学分析俄歇

ASTM E996 俄歇电子能谱报告数据

ASTM E827 俄歇电子能谱分析深度

薄膜界面元素扩散分析规范

芯片晶界偏析微区分析标准

常见问题

AES（俄歇电子能谱）和XPS有什么区别？应该怎么选？

两者都是表面分析技术，分析深度都在几个纳米。主要区别在于激发源：XPS用X射线，AES用电子束。因为电子束可以聚焦得很细，所以AES的“空间分辨率”极高（可达纳米级），非常适合测微小的异物或点；而XPS光斑较大，适合测大面积的平均成分，但XPS在分析“化学价态”方面比AES强得多。如果是测极小区域的成分，选AES；如果想知道元素的化学状态（如氧化态），选XPS。

AES可以用来测绝缘体吗？

AES使用电子束激发，对于绝缘体样品（如陶瓷、厚玻璃、某些高分子材料）容易产生严重的表面充电效应（荷电），这会干扰俄歇电子的发射和信号收集，导致测试非常困难甚至无法进行。因此，AES最适合测试导电性好的金属或半导体样品。

AES做深度剖析的优势是什么？

由于AES的探测深度极浅（仅几层原子），当配合离子枪逐层剥离样品时，它可以非常敏锐地捕捉到界面处元素的突变。相比于SIMS或XPS，AES在做金属或半导体多层膜深度剖析时，兼顾了极好的“深度分辨率”和“横向空间分辨率”。

AES能做定量分析吗？

AES主要是一种定性或半定量分析工具。由于基体效应、表面粗糙度等因素的影响，AES的定量精度不如常规的体相分析方法（如ICP）。但在同一基体或标准样品的对比下，可以给出具有参考价值的相对含量比例。
