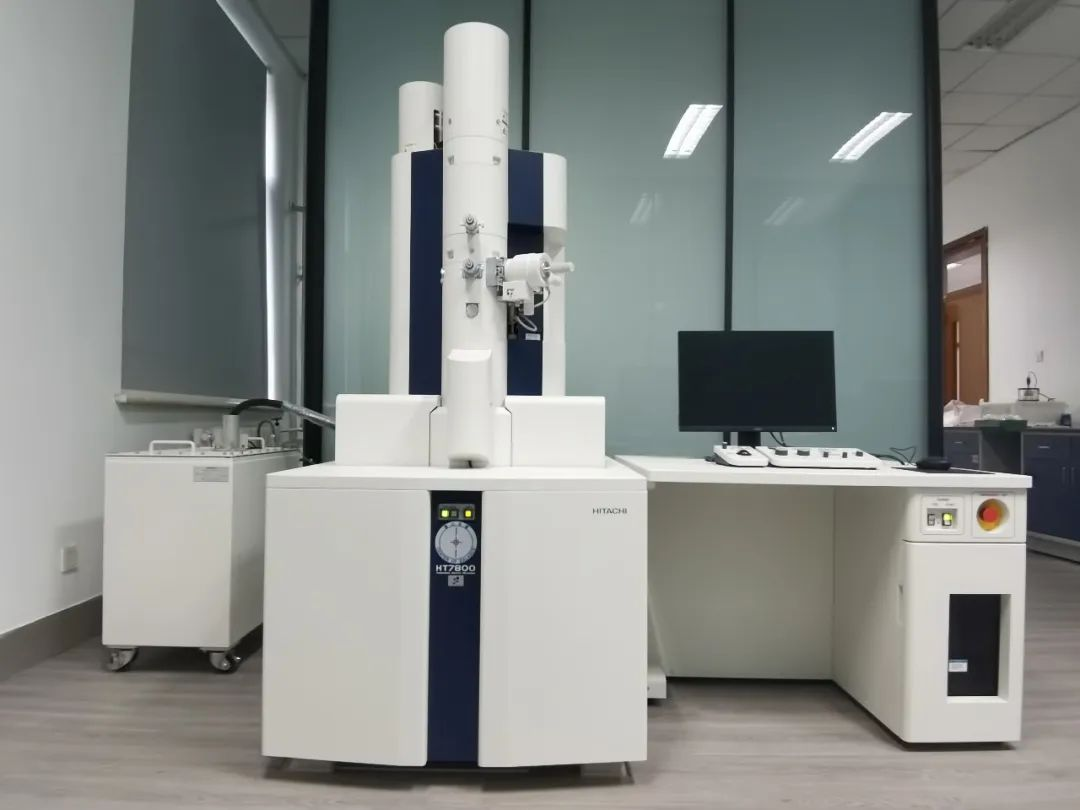

专业TEM透射电镜测试服务
汇策集团晟安检测（第三方检测机构）面向半导体芯片、新能源电池、高分子及先进纳米材料，提供超高分辨率(亚埃级)形貌观察、晶体结构解析(SAED/HRTEM)与微区成分定性定量(EDS/EELS)一站式服务。 集团CNAS/CMA资质体系支撑，提供独立、公正、可追溯检测数据与报告。
获取TEM透射电镜测试方案与报价
服务范围
芯片全流程验证服务
存储与逻辑器件测试
功率器件专项评估
射频与高速接口能力
车规电子导入支撑
工业控制场景适配
封装与模组协同验证
失效定位与整改闭环
量产放行质量评估
验收与投标报告支撑
研发质量团队联合服务
多节点项目交付管理
应用场景
超高分辨成像
晶体点阵观察
选区电子衍射(SAED)
高分辨透射(HRTEM)
EDS能谱面扫
EELS能量损失谱
FIB靶向制样
多层膜界面分析
纳米级缺陷定位
生物/高分子结构
新能源材料表征
半导体器件截面
核心检测服务
| 超高分辨率形貌观察 | |||
|---|---|---|---|
| 原子级晶格成像 | 纳米颗粒形态尺寸 | 薄膜界面微观形貌 | 缺陷与位错观察 |
| 多相材料相界分析 | 核壳结构纳米材料 | 生物/高分子微结构 | 复杂晶体结构表征 |
| 晶体结构与成分分析 | |||
|---|---|---|---|
| 选区电子衍射(SAED) | 高分辨透射成像(HRTEM) | EDS微区元素分析 | EELS电子能量损失谱 |
| 相组成与晶体取向 | 元素分布面扫(Mapping) | 微量元素定量分析 | 轻元素深度解析 |
| 先进材料与失效分析 | |||
|---|---|---|---|
| 半导体器件截面分析 | FinFET/GAA器件形貌 | 芯片先进工艺节点解析 | 金属材料断裂与析出相 |
| 新能源电池正负极材料 | 碳纳米管/石墨烯表征 | 催化剂活性位点分析 | 微观失效机理溯源 |
核心优势
汇策集团晟安检测服务优势
配备球差校正电镜，实现亚埃级极限空间分辨率，捕捉单原子结构
结合双束FIB进行纳米级精准靶向制样，确保观察截面100%命中失效点
EDS与EELS双能谱联用，精准解析轻元素(如Li、C、O)及元素化学价态
资深材料与FA专家团队，出具“形貌+结构+成分”三维立体分析报告
从送样制样到数据解析全流程把控，响应迅速，报告数据独立、公正、可追溯
客户常见风险与痛点
常规SEM分辨率不足，无法看清纳米级多层膜界面或原子级晶格缺陷
芯片工艺节点步入先进制程(如5nm/3nm)，常规截面切片已无法满足观测需求
新能源材料(如锂电)中的轻元素分布及相变机理，缺乏高精度的表征手段
失效分析中缺陷点极小，普通制样手段容易丢失关键证据，导致无法推导根因
复杂的晶体衍射图谱和能谱数据缺乏专业解读，无法转化为有效的研发指导
超高分辨率
晶体结构
纳米制样
失效根因
TEM透射电镜测试服务流程
需求沟通与测试目的确认
FIB/离子减薄超薄制样
形貌观察与晶格成像
电子衍射与成分微区扫描
数据处理与机理推导
专业检测报告交付答疑
部分执行标准
JY/T 0581 透射电镜分析方法通则
GB/T 18907 透射电镜选区电子衍射
GB/T 19615 纳米颗粒形貌与粒度
GB/T 33834 纳米碳管结构表征
GJB 548B 微电子器件试验方法
企业高分辨形貌观察分析规范
ISO 29301 纳米技术 透射电镜
ASTM E986 透射电镜校准与操作
IEC 62321 有害物质检测
JEDEC JESD22 可靠性测试标准
ISO 13322 颗粒尺寸分析
行业半导体芯片失效分析指南
常见问题
TEM测试对样品有什么要求？
由于电子束必须穿透样品，TEM样品必须非常薄（通常在100nm以下，高分辨要求在50nm以下）。粉末样品需超声分散后滴在铜网上；块体或器件样品则需要通过双束FIB（聚焦离子束）或离子减薄等手段进行精密制样。
HRTEM（高分辨透射电镜）和普通TEM有什么区别？
普通TEM主要用于观察微米到纳米级的形貌（如颗粒大小、膜层厚度）；而HRTEM分辨率极高（可达亚埃级），能够直接观察到材料内部的原子排列规律（晶格条纹），用于分析晶体缺陷、位错和相界结构。
EDS和EELS在成分分析中怎么选择？
EDS（能谱仪）操作快速，适合大多数中重元素的常规分析；而EELS（电子能量损失谱）能量分辨率更高，对轻元素（如锂Li、碳C、氮N、氧O）非常敏感，且能分析元素的化学价态和键合环境。两者常配合使用。
如果我的芯片失效点很小，怎么保证TEM能切准？
我们会先使用无损检测或电性能测试定位大致区域，然后在双束FIB系统下，一边用SEM实时监控形貌，一边用离子束进行纳米级切割（靶向制样），确保切片精准包含您指定的失效点，最后再送入TEM观察。
立即获取TEM透射电镜测试方案
请提交产品/项目名称、应用场景、目标用途（投标/验收/入网/量产/整改）及联系方式。工程师将在工作时间优先对接并提供可执行测试方案与报价口径。
