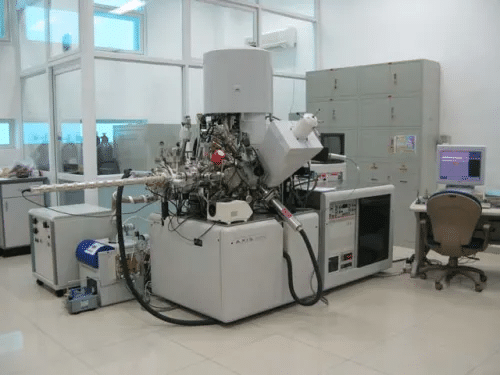

专业XPS(X射线光电子能谱)测试服务
汇策集团晟安检测（第三方检测机构）面向半导体材料、新能源电池、催化剂及高分子材料，提供高灵敏度的表面元素组成分析、化学价态鉴定与微区深度剖析一站式服务。 集团CNAS/CMA资质体系支撑，提供独立、公正、可追溯检测数据与报告。
获取XPS(X射线光电子能谱)测试方案与报价
服务范围
未知物与杂质溯源分析
配方还原与差异对比
元素与官能团定量
微观形貌与结构识别
膜层镀层成分解析
高分子材料专项评估
来料一致性质量复核
争议样品证据支持
环保合规风险筛查
工艺异常快速诊断
研发采购质控协同
可追溯分析报告交付
应用场景
表面元素定性定量
化学价态分析
全谱扫描(Survey)
高分辨窄扫(High-res)
氩离子深度剖析
微区定点分析
元素面扫描(Mapping)
新能源电极表征
半导体表面沾污
高分子表面改性
催化剂活性位点
金属氧化层测厚
核心检测服务
| 表面元素定性定量 | |||
|---|---|---|---|
| 全谱扫描(Survey) | 表面元素种类鉴定 | 半定量浓度分析 | 微量元素检出 |
| 碳氧污染评估 | 无损表面分析 | 超高灵敏度检测 | 元素分布概览 |
| 化学价态与精细结构 | |||
|---|---|---|---|
| 高分辨窄扫(High-res) | 元素化学价态分析 | 结合能位移测量 | 分峰拟合(Peak fitting) |
| 氧化态/还原态判定 | 官能团定性分析 | 合金相结构解析 | 化学键合状态推导 |
| 深度剖析与微区分析 | |||
|---|---|---|---|
| 氩离子溅射深度剖析 | 薄膜层/界面元素分布 | 氧化层厚度测量 | 扩散层/过渡层分析 |
| 小斑束微区分析(微米级) | 表面异物定点检测 | 线扫描(Line Scan) | 面扫描(Mapping) |
核心优势
汇策集团晟安检测服务优势
CNAS/CMA资质体系支撑，测试数据独立、公正，广泛获科研与工业界认可
配备先进XPS设备，支持微米级小斑束微区分析，精准定位异物成分
资深数据解析团队，提供专业的分峰拟合(Peak fitting)与化学价态推导服务
支持氩离子溅射深度剖析，还原薄膜/多层结构界面元素随深度的变化规律
提供从制样指导到数据解析全流程技术对接，快速响应项目研发与失效追因需求
客户常见风险与痛点
常规EDS能谱分析深度太深，无法准确获取材料极表层(1-10nm)的真实元素信息
材料发生氧化或变质，缺乏有效的手段来判断元素的化学价态和键合方式
半导体晶圆表面存在超微量碳氧污染，常规检测设备灵敏度不足导致漏检
多层薄膜界面发生元素扩散或偏析，需要高精度的深度浓度分布曲线
拿到XPS原始数据后，缺乏专业的图谱分峰与解析能力，无法转化为有效结论
表面元素
化学价态
深度剖析
分峰拟合
XPS(X射线光电子能谱)测试服务流程
需求沟通与测试目的确认
样品表面处理与真空制样
XPS全谱扫描定性分析
高分辨窄扫与微区面扫
数据分峰拟合与价态解析
专业测试与分析报告交付
部分执行标准
GB/T 22538 XPS分析方法通则
GB/T 30702 表面化学分析 俄歇与XPS
JY/T 0570 X射线光电子能谱分析
GB/T 28892 表面化学分析 深度剖析
企业表面元素定性定量分析规范
新能源电池电极表面XPS测试标准
ISO 15472 XPS结合能校准
ISO 18118 表面化学分析 XPS使用
ASTM E1078 XPS常规操作指南
ASTM E902 表面分析样品处理
半导体晶圆表面污染检测规范
高分子材料表面XPS测试指南
常见问题
XPS和EDS在元素分析上有什么区别？
EDS的分析深度通常在微米级别（1-3μm），反映的是体相成分；而XPS是极表面的分析技术，探测深度仅为1-10纳米，专门用于分析材料最表层的元素。此外，XPS不仅能测元素种类和含量，还能测定元素的化学价态（例如区分Fe2+和Fe3+），这是EDS做不到的。
XPS能测哪些元素？可以测氢(H)和氦(He)吗？
XPS可以检测除氢(H)和氦(He)以外的所有元素。因为H和He的内层电子截面积极小，产生的光电子信号太弱，无法被常规XPS有效检测。对于其他元素，检出限一般在0.1 at%左右。
如果我想知道薄膜内部的成分变化，XPS能做吗？
可以。XPS配备了氩离子溅射枪，可以一边剥离样品表面，一边进行测试。通过这种“深度剖析”功能，我们能获得元素含量随深度变化的分布曲线，非常适合分析多层膜结构、氧化层厚度和界面元素扩散。
XPS测试对样品有什么要求？
XPS是在超高真空中进行的测试。样品必须是固体（粉末、块体或薄膜均可），不能含有挥发性物质，也不能有磁性（或者磁性极弱）。粉末样品建议准备10-20mg，块体样品尺寸通常不超过1cm×1cm，厚度不超过3mm。表面应尽量保持原始状态，避免手触摸或污染。
立即获取XPS(X射线光电子能谱)测试方案
请提交产品/项目名称、应用场景、目标用途（投标/验收/入网/量产/整改）及联系方式。工程师将在工作时间优先对接并提供可执行测试方案与报价口径。
