C-SAM检测多少钱？

办理一份芯片封装C-SAM检测报告的费用大概在300元至3000元左右。单一样品芯片分层检测（C-Scan面扫描）约300-600元，封装空洞/气泡检测约400-800元，全器件内部结构多区域扫描约800-1500元，如需加急48小时出报告需额外支付300-600元加急费，出具CNAS认可报告需增加200-500元。具体价格取决于检测项目数量、样品大小、扫描模式（点扫描/线扫描/面扫描/透射扫描）以及实验室资质等因素。

C-SAM检测（超声扫描显微镜检测）利用高频超声波对芯片、IC封装、半导体器件进行内部成像，无需破坏样品即可发现分层、空洞、裂纹、粘接不良等隐藏缺陷，是半导体封装质量控制和失效分析的核心无损检测手段。以下是2026年最新费用明细及影响因素说明。

一、C-SAM检测费用明细表

注：以上价格仅供参考，实际费用以实验室报价为准。检测周期常规为3-7个工作日，加急最快可1.5个工作日完成。

二、影响C-SAM检测费用的核心因素

1. 检测项目数量与组合

单一项目（如仅分层检测）费用较低，约300-600元；若同时检测分层、空洞、裂纹、粘接层均匀性等多项，价格会叠加。大多数客户选择基础扫描套餐（分层+空洞+裂纹），费用约600-1200元。全器件多区域综合扫描需800-1500元。

2. 样品尺寸与封装类型

小型芯片（5mm以内）扫描范围小，费用偏低；大型基板或复杂SiP封装需要更大扫描面积，扫描时间延长，价格上浮30%-50%。厚体功率模块（IGBT）需要低频探头（15-30MHz），设备配置不同，价格也会有所差异。

3. 扫描模式与频率选择

C-SAM设备提供多种扫描模式：A-Scan点扫描（最便宜，用于厚度测量）、B-Scan线扫描（中等）、C-Scan面扫描（最常用，价格适中）、T-Scan透射扫描（特殊应用）。不同频率换能器也会影响价格：低频（15-30MHz）适用于厚体模块，高频（100-230MHz）分辨率可达5μm，适用于薄型封装精细检测。

4. 机构资质差异

具备CNAS（ISO/IEC 17025）和CMA资质的第三方检测公司收费高于无资质机构，但报告公信力强，可用于国际认证、客户争议解决和出货质量证明。CNAS报告附加费通常为200-500元。选择有资质机构可确保检测能力和管理水平得到权威认可。

5. 出报告时效

常规检测周期为5-7个工作日；加急服务（24-48小时）需额外支付300-600元加急费。部分实验室支持特急服务（当天或次日出初步结果），费用更高，需提前确认档期。部分机构如美信检测可做到1-3天出报告。

6. 样品数量与批量优惠

单颗样品检测价格较高，批量样品（5-10颗以上）通常可享受折扣，单颗费用可降至300-500元。长期合作客户可签订框架协议，获得更优惠的单价。

三、常见检测场景与费用建议

1. 芯片封装分层检测（最常规需求）

建议做C-Scan面扫描，费用400-800元/样品。分层是最常见的封装失效模式，C-SAM是目前唯一可靠的界面非破坏检测手段。检测结果可清晰显示分层区域位置、面积和所在深度。

2. IC封装内部空洞/气泡检测

尤其适用于塑封器件、功率模块、Underfill层，费用500-900元。空洞率是衡量封装可靠性的关键指标，车规级芯片通常要求焊接层空洞率≤5%。

3. 来料质量控制（IQC）批次抽检

每批次抽检5-10颗，单颗费用可谈至300-500元（批量优惠）。适合芯片、封装器件、PCB等来料的质量把关，提前拦截内部缺陷物料。

4. 失效分析深度定位

需要结合A-Scan、B-Scan、C-Scan及T-Scan多模式分析，费用1200-2500元。适合研发阶段或客诉紧急分析，通过ToF技术精确定位缺陷的X-Y-Z坐标。

5. 车规级AEC-Q认证配套检测

依据AEC-Q100/Q101标准，在可靠性试验前后进行C-SAM对比检测，评估内部结构变化。通常需要多颗样品、多轮检测，费用较高，建议签订框架协议。

四、检测依据标准

C-SAM检测严格遵循以下行业标准：

• IPC/JEDEC J-STD-035：非气密性封装元件的声学显微镜检查方法
• JEDEC JESD22-B116A：C-SAM检测图像分析与解读标准
• MIL-STD-883G / 883H：微电子器件试验方法和程序
• GJB 548B / GJB548C-2021：军用微电子器件试验方法和程序
• AEC-Q100/Q101/Q006：车规级芯片可靠性认证标准
• ASTM E168 / E2375：超声检测设备校准及检测标准规范
• IPC-7095：BGA空洞评估标准

此外，可根据客户企业标准或研发需求定制非标检测方案。

五、选择检测机构的建议

1. 优先选择CNAS/CMA资质机构

具备CNAS（ISO/IEC 17025）认可的实验室，其检测能力和管理水平得到权威认证，出具的检测报告具有国际互认效力，可用于客户争议解决和出货质量证明。

2. 考察设备配置与频率范围

C-SAM检测质量高度依赖设备性能。优先选择配备多台超声扫描显微镜、频率覆盖15MHz-300MHz的实验室，可灵活应对不同封装类型（从薄型WLCSP到厚体IGBT模块）的检测需求。

3. 确认工程师经验

C-SAM图像解读需要专业经验，不能单纯根据颜色判定，需结合波形对比良品进行综合判定。选择工程师团队拥有丰富半导体失效分析经验的机构，确保结果准确性。

4. 比较多家报价

建议向2-3家机构询价，比较价格、周期和服务内容。注意确认报价是否包含CNAS报告附加费、加急费、样品寄送费等隐藏成本。

5. 考虑长期合作框架

有批量检测需求的企业，可与检测机构签订长期框架协议，获得优惠单价和优先排期服务。

六、产品介绍：什么是C-SAM检测

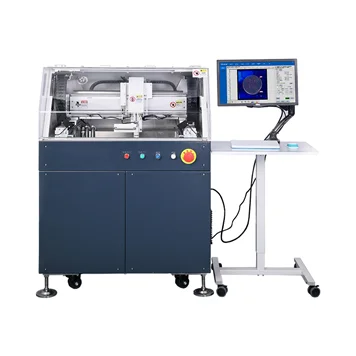

C-SAM全称为C-mode Scanning Acoustic Microscope，即超声扫描显微镜，也称为SAT（Scanning Acoustic Tomography）。它利用高频超声波（通常15MHz-300MHz）扫描芯片或IC封装内部，根据不同材料的声阻抗差异成像。超声波遇到分层、空洞、裂纹等缺陷时会产生反射或衰减，从而在图像上呈现异常特征。

核心扫描模式：

1. A-Scan（点扫描）：单点回波波形分析，用于厚度测量和材料特性判定。

2. B-Scan（线扫描）：纵向截面成像，展示样品垂直方向内部结构，可直观显示缺陷深度。

3. C-Scan（面扫描）：水平面成像，业界最常用模式，可清晰显示缺陷平面分布和尺寸。通过飞行时间（ToF）技术，还可精确定位缺陷所在深度。

4. T-Scan（透射扫描）：穿透式成像，适用于空洞检测，但无法定位缺陷深度。

该方法属于无损检测，不破坏样品，广泛用于半导体封装、LED封装、MEMS器件、功率模块的质量控制和失效分析。C-SAM与X-Ray黄金分工：X-Ray擅长检测金属结构和焊点空洞，C-SAM擅长检测界面分层缺陷，组合使用可最大化缺陷检出率。

总结

C-SAM检测费用根据项目组合、样品尺寸、扫描模式和机构资质而定，单一样品芯片分层检测约300-600元，封装空洞检测约400-800元，全器件多区域扫描约800-1500元，失效分析综合定位约1200-2500元。加急服务（48小时）需额外支付300-600元，CNAS报告附加费200-500元。影响费用的核心因素包括：检测项目数量、样品封装类型（BGA/QFN/SiP/IGBT）、扫描模式（A-Scan/B-Scan/C-Scan/T-Scan）、机构资质（CNAS/CMA）、出报告时效等。建议优先选择具备CNAS/CMA资质、设备频率覆盖15MHz-300MHz、工程师经验丰富的实验室，确保报告权威性和结果准确性。批量检测可享受折扣优惠，长期合作可签订框架协议。

汇策集团晟安检测作为集团旗下专业的半导体检测实验室，拥有多台美国Sonoscan、PVA等品牌的超声扫描显微镜（SAM），频率覆盖15MHz-300MHz，支持A-Scan、B-Scan、C-Scan、透射扫描及Q-BAM模式。实验室已通过CNAS（ISO/IEC 17025）和CMA资质认定，具备芯片分层检测、封装空洞检测、塑封料裂纹检测、粘接层均匀性评估、IGBT模块焊接层空洞率检测等全项C-SAM能力。设备配备高频换能器和水浴恒温系统，最小可检测5μm级别的微小缺陷。工程师团队拥有8年以上半导体失效分析经验，熟悉IPC/JEDEC J-STD-035、MIL-STD-883G、GJB 548B等检测标准，可提供快速响应及加急报告服务。常规检测周期3-7个工作日，加急最快48小时出报告。欢迎联系专业工程师获取详细报价及检测方案。
